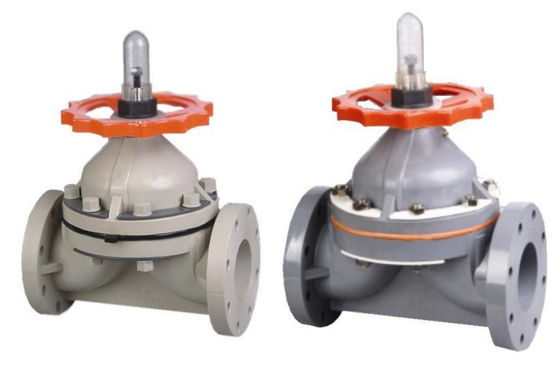

Hydraulisches Wehr-Plastikmembranventil für das Öl und Gas industriell und gesundheitlich
Chemikalie widerstehen Plastikmembranventil-, UPVC-, CPVC-, PVDF-, PPG-Membranventil für Öl und dem industriellen Gas
EIGENSCHAFTEN
• Größen von 1/2“ bis 10".
• CPVC, UPVC, PVDF, PPH, PPG-Körpermaterial
• PTFE-Membran, EPDM-Kissen.
• Betriebstemperatur von -30℃ zu 140℃.
• Funktionsdruck PN1.0Mpa.
• Wehrart.
• ANSI#16.5, JIS10K, LÄRM-Flanschverbindung
Marke: DINAI-VENTIL
VERWENDUNGSGEBIET
• friedliche Linie des Säurebeizens
• Galvanisierungsflüssigkeitstragen.
• pharmazeutische Fabriksäure und -c$tragen.
• Öl und Gas industriell.
• Textilmühle, saure friedliche Linie der ledernen Fabrik.
• Bergbauanlage, Metallurgieanlage, flüssige friedliche Linie des Düngemittelhaufwerks.
• friedliche Linie der HalbleiterWasserbehandlung.
• friedliche Linie der Abwasserbehandlung
• friedliche Linie des Nahrungsmittelindustrielle Salzwassers
• Chloranlage
• Wasserversorgung
• elektrisch
• Grundwasser.
• Salzlösung.
• Erdgas.
NEIN. | TEIL-NAME | Menge | MATERIAL | ||||||||||
1 | Stellen Sie Nuss ein | 2 | Stahl | ||||||||||
2 | Stamm | 1 | Stahl | ||||||||||
3 | Dichtung | 1 | Pp. | ||||||||||
4 | Pin | 1 | Stahl | ||||||||||
5 | Kompressor | 1 | Roheisen/Nylon | ||||||||||
6 | Schraube | 1 | Stahl | ||||||||||
7 | Dichtung | 2 | Stahl | ||||||||||
8 | Membran | 1 | PTFE+EPDM | ||||||||||
9 | Körper | 1 |
UPVC CPVC PVDF PP. |
||||||||||
10 | Abdeckung | 1 | PC | ||||||||||
11 | Kappe | 1 | Pp. | ||||||||||
12 | Handrad | 1 | ABS | ||||||||||
13 | Schmiernippel | 1 | Kupfer | ||||||||||
14 | Mütze | 1 |
UPVC CPVC PVDF PP. |
||||||||||
15 | Bolzen und Nuss | 8 | Stahl | ||||||||||
Norminal-Größe | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (Zoll) | LÄRM | ANSI | JIS | UPVC | CPVC | PVDF | Pp. | ||||||
15 (1/2“) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4“) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2“) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2“) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
