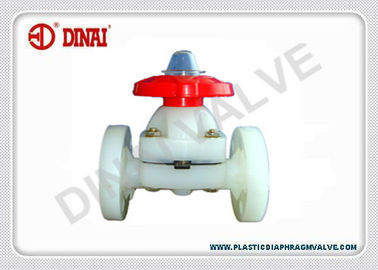

Plastikmembranventil mit JIS10K-Flansch-Verbindung, Handbuch bearbeitet
PVDF-/PTFEplastikmembranventil, Wehrart, 1/2“ bis 10" LÄRM, ANSI#16.5, JIS10K-Flanschverbindung, PN10
Membranventile bieten viele Kombinationen von Körpermaterialien und von elastomeren Membranmaterialien an. Der Ventilentwurf ist abriebfest und nicht-Verstopfung. Wenn die Membran, die an den Stamm von angeschlossen wird
Ventil durch einen Kompressor, wird weg von der Unterseite des Ventilkörpers gezogen, oder Wehr, der Weg der Flüssigkeit hat einen glatten, fortschrittlichen Fluss. Schlämme mit Niederdruck, der normalerweise meiste verstopfen würde, anderes Ventil entwirft leicht
überschreiten Sie durch ein Membranventil. Das Ventil hat einen Höchsteintritt Entwurf und erlaubt Inline-Wartung; es ist passend
für das Drosseln und AN/AUS-Service in den Anwendungen, die von der Wasserbehandlung bis zu chemischen Abnutzungsprozessen reichen. Membranventile werden manuell, elektrisch oder pneumatisch betrieben.
PVDF ist für Polyvinyliden-Fluorid, es hat ausgezeichnete chemische Stabilität, ausgezeichnete Chemikalienbeständigkeit und ausgezeichnete Wärmebeständigkeit kurz. Es kann unter der Temperatur von -62℃ zu 150℃.Furthermore, es lang bearbeitet werden ist
ein des perfekten Isoliermaterials mit einer hohen Dielektrizitätskonstante, die allen Medien wie saure, alkalische Salz, Aren, Halogen das außer Salzsäure und starkes Lösungsmittel und so weiter widerstehen kann. Sie genießt auch die Verdienste wie keine Flamme und bricht den Widerstand, Verschleißfestigkeit und guter Selbst, die Eigentum schmieren.
Eigenschaften:
• Größen von 1/2“ bis 10".
• PVDF-Körper, PP-GF Mütze
• PTFE-Membran, EPDM-Kissen.
• Betriebstemperatur von -30℃ zu 140℃.
• Stange des Funktionsdrucks PN10.
• Wehrart.
• ANSI, JIS, LÄRM-Flanschverbindung
Marke: DINAI-VENTIL
Verwendungsgebiet:
• friedliche Linie des Säurebeizens
• Galvanisierungsflüssigkeitstragen.
• pharmazeutische Fabriksäure und -c$tragen.
• Öl und Gas industriell.
• Textilmühle, saure friedliche Linie der ledernen Fabrik.
• Bergbauanlage, Metallurgieanlage, flüssige friedliche Linie des Düngemittelhaufwerks.
• friedliche Linie der HalbleiterWasserbehandlung.
• friedliche Linie der Abwasserbehandlung
• friedliche Linie des Nahrungsmittelindustrielle Salzwassers
• Chloranlage
NEIN. | TEIL-NAME | Menge | MATERIAL | ||||||||||
1 | Stellen Sie Nuss ein | 2 | Stahl | ||||||||||
2 | Stamm | 1 | Stahl | ||||||||||
3 | Dichtung | 1 | Pp. | ||||||||||
4 | Pin | 1 | Stahl | ||||||||||
5 | Kompressor | 1 | Roheisen/Nylon | ||||||||||
6 | Schraube | 1 | Stahl | ||||||||||
7 | Dichtung | 2 | Stahl | ||||||||||
8 | Membran | 1 | PTFE+EPDM | ||||||||||
9 | Körper | 1 |
UPVC CPVC PVDF PP. |
||||||||||
10 | Abdeckung | 1 | PC | ||||||||||
11 | Kappe | 1 | Pp. | ||||||||||
12 | Handrad | 1 | ABS | ||||||||||
13 | Schmiernippel | 1 | Kupfer | ||||||||||
14 | Mütze | 1 |
UPVC CPVC PVDF PP. |
||||||||||
15 | Bolzen und Nuss | 8 | Stahl | ||||||||||
Norminal-Größe | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (Zoll) | LÄRM | ANSI | JIS | UPVC | CPVC | PVDF | Pp. | ||||||
15 (1/2“) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4“) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2“) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2“) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 |
50,0 |
