Metall Sitzroheisen-Drosselventile mit pneumatischem Auslöser D373H-10K

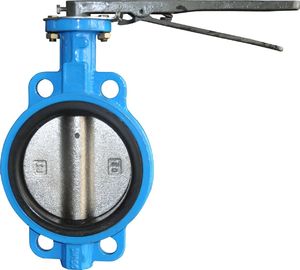

Oblaten-Drosselventil, duktile Eisen-Körper-Diskette, Epoxidpulver-Beschichtung für Wasser


1. KURZE EINLEITUNG:

Das Drosselventil wird durch die drehende Form 0° der Diskette bis 90° betrieben, kann angewendet werden, um abzuschneiden oder sich zu regulieren

 der Fluss des Mediums.

Das Ventil kann durch Schwenkhebel, Griffradstellglied oder pneumatischen Auslöser betätigt werden.

Weit verbreitet für Trinkwasserversorgung, Abwasserbehandlung, Anlage des elektrischen Stroms, Gasversorgung,

Warmluft System, Schmelzanlage, Schiffsbau, Gewebe, Erdöl, Chemie oder andere Leichtindustrien.

2. Spezifikation

3. EIGENSCHAFTEN

⊙ Metall gesetzt, gute Dichtung

⊙ geringes Gewicht

⊙ Niederflusswiderstand

⊙ kleines Operationsdrehmoment

⊙ einfach zu installieren und instandzuhalten

⊙ Offen-Abschluss 90° glatter

4. ANWENDBARE STANDARDS

1.  Entwurfsübereinstimmung: API 609

2.  Prüfnormübereinstimmung: JIS B2003

3.  Schließen Sie die Flanschstandardübereinstimmung an: JIS B2212

4.  Vertrauliche Standardübereinstimmung: JIS B2002

5. Einzelteil-Name von Teil Material-Spezifikt.

6.  Operation:

6.1.  Der Flansch mit zwei Rohren sollte glatt sein.

6.2.  Setzen Sie das Drosselventil in die Rohrlinie ein, zuerst repariert dem Orientierungsloch.

7.  Lieferung:

Wenn speichern Lieferung oder das Drosselventil, sollten in der trockenen und kühlen Umwelt halten.

8. Anmerkung:

8.1.  Rohrflansch, selben wie der Drosselventilflansch wenn.

8.2.  Überprüfen Sie das Ventil, vor installiert, die Umwelt, sollte dem Drosselventil entsprechen

         Spezifikation.

8.3.  Vor dem offenen Drosselventil die Diskette ohne Schmutz überprüfend.

8.4. Die Diskette muss abgestellter Platz sein, wenn sie installiert wird.

8.5. Das Rohr justierend, schließen Sie an, vor installiert.

8.6. Der Verbindungsflansch sollte parallel sein.

8.7. Nach installiert sollte die Druckprüfungendiskette offener Platz sein.

8.8. Wenn der Schmetterling nicht natürlich sich zu öffnen oder zu schließen kann, kindly Kontrolle zu gefallen kann sie vorsichtig, nicht schlagen, tamp oder

       benutzen Sie Erweiterungshebel.

8.9.  Wenn Wartung oder Operation, den Stamm überprüfen müssen, haben Hebel, Getriebe oder Auslöser richtig

        schließen Sie an. Andernfalls ist der Stamm Stoß durch Rohrdruck.

9.   Die Funktionsstörung und Lösen:

10. Wartung

Öffnen Sie die Wurmkastenabdeckung und fügen Sie etwas Butter pro zwei Monate hinzu.

Überprüfen Sie die Dichtung, Verpackung und Flansch, wenn Leck, bitte SO BALD WIE MÖGLICH instandhalten.

Spezifikationen:

Größe: DN50 - 3000
Temperatur: -15℃ - 150℃
Druck: 1.0MPa/1.6MPa

Materialien
Materialien des Körpers:  Duktiles Eisen (GGG40, GGG50). Roheisen (GG25), Edelstahl

Materialien der Diskette:  Edelstahl. Nickel überzogen, duktiles Eisen, duktiles Eisen-überzogener Plastik,

                              Titanstahl-, Kupferlegierung usw.

Materialien von Seat:  Äthylen-Propylen-Dien Monomere (EPDM), Polytetrafluoroäthylen (PTFE),

                               Nitrilkautschuk (NBR), Chloropren, Chlorosulfonated-Polyäthylen (Hypalon),

                                 Silikon, Fluoroelastomer (VITON), Kautschuk etc.

Materialien des Stammes:  Edelstahl. Kohlenstoffstahl, 2Cr13


Ein Drosselventil ist eine Art Steuerung- des Datenflussesgerät, gewöhnlich benutzt, um eine Flüssigkeit zu regulieren, die einen Abschnitt des Rohres durchfließt.
Das Ventil ist zu einem Kugelventil Ähnliches in Kraft. Askreisplatte wird in die Mitte des Rohres in Position gebracht.
Die Platte hat eine Stange durch sie anschloss an einen Auslöser auf der Außenseite des Ventils. Das Drehen des Auslösers dreht sich
überziehen Sie entweder Ähnlichkeit oder Senkrechtes zum Fluss. Anders als ein Kugelventil ist die Platte immer innerhalb des Flusses anwesend,
deshalb wird ein Druckabfall immer des Flusses unabhängig davon Ventilposition verursacht.
