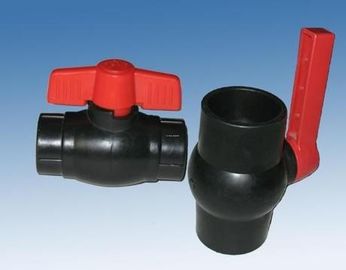

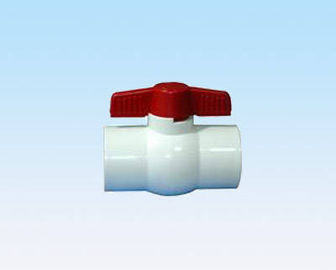

Vertrag 1/2“ | 4" wahrer Verband Plastik-PVC-Kugelventil, das für Wasserversorgung schwimmt

Messing 2 - PC sich hin- und herbewegendes Kugelventil-weibliches Einschraubgewinde NPT/BSP, 600 WOG voller Hafen



Kurze Einleitung:





Anwendung: Wasserversorgung, Wasserableitung, Landwirtschaft, Bewässerung, Aquakultur und Wasserbehandlung und andere Felder

ODM und Soem sind willkommen.











Eigenschaft:

Ganzstrom, Auftritt der hervorragenden Leistung, hochfest, Korrosion

Widerstand, langes Leben

PTFE-Kugelpfanne-Dichtung, niedriges Drehmoment

Die Ventil-Basis kann sein justieren Gummiband durch Handbuch

Geben Sie vom zentralen Ventil blieb intakt, kann ersetzt werden frei

Eingebettete Plattform für die Bestimmung der Fransen-Nuss verkupfern, um die Installation von automatischem zu erleichtern

Auslöser















Technische Spezifikation

Nenndruck (Mpa)	PN	2,5, 4,0, 6,4
Festigkeitsprüfungsdruck (Mpa)	Pint	3,8, 6,0, 9,6
Niederdruckrobbentest (Mpa)		0,6
Hochdruckrobbentest (Mpa)		3,0, 4,8, 7,6
Anwendbares Medium	Wasser, Öl, Gas, Salpetersäure, Essigsäure
Anwendbare Temperatur	-40~180℃



Eigenschaft:

- Ausblasschutzstruktur des Ventilschafts

Wenn mittlere, überschreiten Sie durch das Ventil, der Druck im Ventilkörper kann vielleicht

drücken Sie den Stamm heraus oder, wenn das Ventil in der Reparatur ist, wenn dort ist Druck in der Mitte

Hohlraum, der Stamm oder das Medium scheint, heraus nach der Zerlegung des Ventils leicht zu fliegen,

welches verursachen kann, verletzt zu den Menschen,



Um die Möglichkeiten zu verhindern, verpackt ein blinder Verein und Drucklager werden gebrannt

oder Verpackung liegt an anderen Ursachen, der Druck des Mediums im Ventilkörper schädigendes

macht den blinden Verein vom Ventilschaft in engem Kontakt zum oberen Dichtungsgesicht von

Ventilkörper.



Das Medium, das heraus an der Schadenverpackungsposition so verhindern leckt.



- Zuverlässige Dichtungs-Struktur

Der Sitz wird von PTFE gemacht. Weil das Kontaktgebiet zwischen Sitz und dem Ball wird es tun

wird mit dem Steigen des Drucks des mittleren Hohlraumes höher,



Kleines WiderstandKugelventil hat den kleinsten Widerstand des ganzes Ventils, im Fall

von verringerter Bohrung ist der Widerstand wenig noch.



- Sofortiger Schalter

Die Kugelventil circumrotates in 90°, es Arbeit schnell zum sich zu öffnen oder zu schließen.





Spezifikationen:

Technische Spezifikation

- Nenndurchmesser: 1/2“ - 25"

- Anwendbare Temperatur: -29℃~425℃ (Stahl) -40℃~550℃ (Edelstahl)

- Nenndruck: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- Anwendbares Medium: Wasser, Gas, Öl und anderes Kaustizitätsmedium.



Anwendungen Standard

- Fertigungsstandard: API 608/DIN BS/JIS

- Vertrauliches Maß: ANSI B 16,10, API 6D/DIN BS/JIS

- Flanschmaß: ANSI B 16,5 MSS-SP-44/DIN BS/JIS

- Test: API 598 API 6D/DIN BS/JIS



Beschreibung:

Kurze Einleitung:

Das Kugelventil ist und hergestelltes gut übereinstimmen zu API 608 entworfen. Sich hin- und herbewegender Ball, wenn kleines Kaliber,

und örtlich festgelegter Ball wenn großes Kaliber.



Es hat Feuerschutzstruktur und antistatisches Gerät. Weit verbreitet für Erdöl, Chemie, Wasser

Behandlungsindustrien.



Eigenschaften:



- Ausblasschutzstruktur des Ventilschafts



Wenn mittlere, überschreiten Sie durch das Ventil, drückt möglicherweise der Druck im Ventilkörper vielleicht den Stamm heraus oder

 wenn das Ventil in der Reparatur ist, wenn es Druck im mittleren Hohlraum gibt, scheint der Stamm oder das Medium leicht

fliegen Sie heraus nach der Zerlegung des Ventils, das verursachen kann verletzt zu den Menschen, um zu verhindern

Möglichkeiten, ein blinder Verein verpackt und Drucklager sind gebrannt, oder das Verpacken liegt an anderem schädigendes

Ursachen, der Druck des Mediums im Ventilkörper machen den blinden Verein vom Ventilschaft im nahen Kontakt

mit dem oberen Dichtungsgesicht des Ventilkörpers. Das Medium, das heraus an der Schadenverpackung so verhindern leckt

 Position.



- Zuverlässige Dichtungs-Struktur



Der Sitz wird von PTFE gemacht. Weil das Kontaktgebiet zwischen Sitz und dem Ballwillen höher wird

 mit dem Steigen des Drucks des mittleren Hohlraumes, hat kleines WiderstandKugelventil den kleinsten Widerstand von allen

 das Ventil, im Falle der verringerten Bohrung, der Widerstand ist wenig noch.



- Sofortiger Schalter



Die Kugelventil circumrotates in 90°, es Arbeit schnell zum sich zu öffnen oder zu schließen.



Berstdruck Prüfen Sie Einzelteil  Shell prüfen  Robben-Test  Hinterer Robben-Test Luft-Robben-Test  Medium  Wasser  Luft  Einheit MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2  Druck (Klasse) 150 3,1 450 2,2 315 2,2 315 0.5-0.7 60-100 300 7,8 1125 5,6 815 5,6 815 400 10,3 1500 7,6 1100 7,6 1100 600 15,3 2225 11,2 1630 11,2 1630 900 23,1 3350 16,8 2440 16,8 2440    Hauptverbindungs-Maße   Art Größe (Millimeter)  Maß (Millimeter) Zoll DN L D D1 D2 b Z-Φd H W Q41F/H/Y-150Lb  Q341 F/H/Y-150Lb  Q641 F/H/Y-150Lb 1/2 ″ 15 108 89 60,5 35 12 4-Φ15 68 115 3/4 ″ 20 117 98 70 43 12 4-Φ15 75 130 1 ″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4 ″ 32 140 117 89 64 13 4-Φ15 96 190 11/2 ″ 40 165 127 98,5 73,2 15 4-Φ15 107 230 2 ″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2 ″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3 ″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4 ″ 100 229 229 190,5 157 24 8-Φ19 185 330 5 ″ 125 356 254 216 185,7 26 8-Φ22 230 600 6 ″ 150 394 279 241,3 216 26 8-Φ22 260 800 8 ″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10 ″ 250 533 406 362 324 31 12-Φ25 350 1200



Art	Größe (Millimeter)		Maß (Millimeter)
	Zoll	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb  Q341F/H/Y-300Lb  Q641F/H/Y-300LbY	1/2 ″	15	140	95	66,5	35	15	4-Φ15	72	115
	3/4 ″	20	152	117	82,5	43	16	4-Φ19	75	130
	1 ″	25	165	124	89	51	18	4-Φ19	85	150
	11/4 ″	32	178	133	98,5	64	19,5	4-Φ19	95	180
	11/2 ″	40	190	156	114,3	73,2	21	4-Φ22	110	230
	2 ″	50	216	165	127	92	23	8-Φ19	120	240
	21/2 ″	65	241	190,5	149,4	104,7	26	8-Φ22	150	280
	3 ″	80	283	210	168,5	127	29	8-Φ22	165	310
	4 ″	100	305	254	200,2	157	32	8-Φ22	190	330
	5 ″	125	381	279	235	185,7	35	8-Φ22	240	600
	6 ″	150	403	318	270	216	37	12-Φ22	270	800
	8 ″	200	502	381	330	270	42	12-Φ25	315	1000
	10 ″	250	568	445	387,5	324	48	16-Φ29	380	1200





Art	Größe (Millimeter)		Maß (Millimeter)
	Zoll	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2 ″	15	165	95	66,5	35	15	4-Φ15	88	115
	3/4 ″	20	190	118	82,5	43	16	4-Φ19	98	130
	1 ″	25	216	124	89	51	18	4-Φ19	105	150
	11/2 ″	40	241	156	114,3	73,2	23	4-Φ22	135	180
	2 ″	50	292	165	127	92	26	8-Φ19	155	240
	3 ″	80	356	210	168,2	127	32	8-Φ22	175	280
	4 ″	100	432	273	216	157	38	8-Φ25	210	330
	6 ″	150	559	356	292	216	48	12-Φ29	340	800
	8 ″	200	660	419	349	270	56	12-Φ32	400	1000
	10 ″	250	787	508	432	324	64	16-Φ35	440	1200
