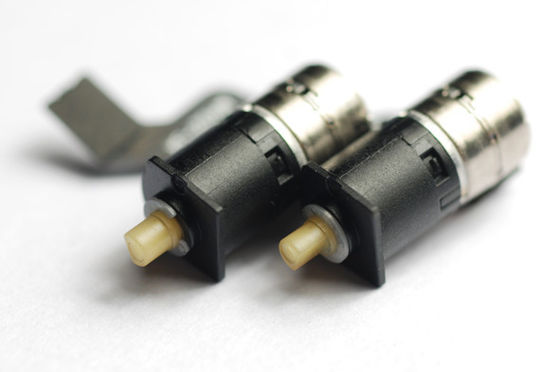

Durchmesser: | 10mm | Reduzierungsverhältnis: | 171 |
---|---|---|---|
Bewerteter Lastmoment: | 85 gf.cm | Bewertete Lasts-Geschwindigkeit: | 40rpm |
Keine Lasts-Geschwindigkeit: | 45RPM | Kein Lastsstrom: | 32mA |
Wellen-Art: | Kreuzförmige PlastikAbtriebswelle | ||
Markieren: | planetarisches Miniaturgetriebe,Mikro gebürsteter Motor |
Spezifikationen
Technischer Parameter |
Motor |
DC-Bürstenmotor |
Geräuschpegel |
kleiner als 40dB |
|
Lebenszeit |
500 Stunden |
|
Betriebstemperatur |
-40 zu 95℃ |
|
Toleranz |
<0> |
|
Bescheinigung |
ROHS/ISO9001/ISO14001/SGS/TS16949 |
|
Passend für |
Augenbrauenstift-, Kamera-, Gesundheitswesenprodukt, Selbstbewässerungsgerät und etc. |
|
OSD-Sprache |
Englisch, französisch, deutsch, italienisch, russisch, spanisch, portugiesisch, niederländisch, griechisch, Japan, koreanisch |
|
Die Grundspezifikationen als nur Referenz, Spezifikationen können besonders angefertigt werden. |
Modell | An bewerteter Last | Am Stall | Getriebeübersetzung | Gesamtlänge L | Getriebe-Länge L1 | |||
Geschwindigkeit | Gegenwärtig | Drehmoment | Stall-Drehmoment | Stall-Strom | ||||
U/min | MA (max) | gf.cm | gf.cm | MA | Verhältnis | Millimeter | Millimeter | |
ZWPD010010-171 | 40 | 70 | 85,0 | 165,0 | 160 | 171/1 | 18,3 | 7 |
Beschreibung
Hauptprodukte
1) Genaue Komponente und Zusammenbau der Plastik- und Metallpulvereinspritzung;
2) Genauer Bewegungsgetriebereduzierer: Durchmesser 4-40mm,
Ertraggeschwindigkeit: 5-2000rpm,
Reduzierungsverhältnis: 2-2000,
Abtriebsdrehmoment: 1.0gf-cm zu 50Kgf-cm;
3) Kundengebundene Wurm- und Ganggetriebemaschinerie;
4) genaues elektromechanisches Bewegungsmodul.
Wettbewerbsvorteil
Anwendungen
Automobileinheit: Hauptlichtsteuergerät, Bremssystem
automatische Küche: Obst- und gemüsesaft Auszieher
automatische Toilettengeräte: Mülleimer
Haushaltsgerät: Reinigungsroboter,
Instrument u. Meter: System der zeitlichen Regelung
medizinisches Gerät: medizinische Zahnradpumpe,
Körperpflege: Haarlockenwickler, elektrische Zahnbürste
Sicherheit und Schutz: elektrischer Verschluss,

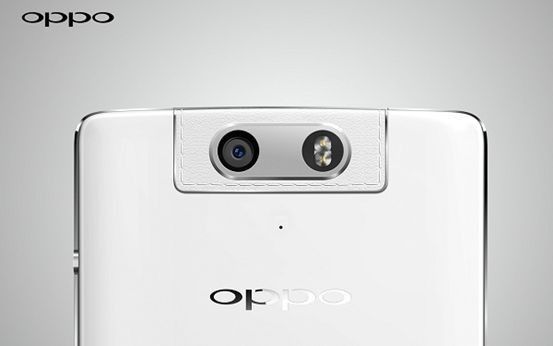

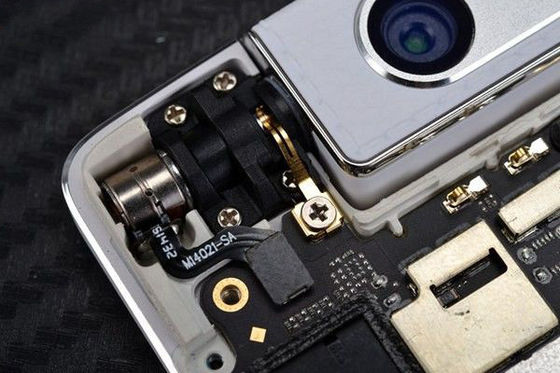

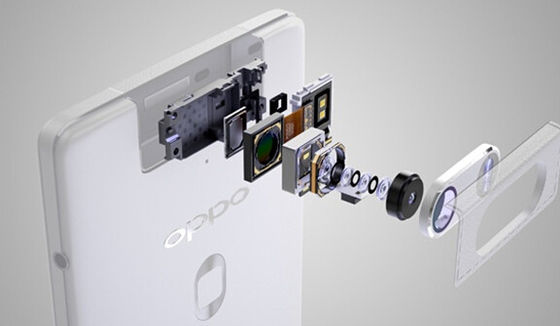

Digitalkamera: Wannenneigung
vorbildliche aero Flächen und Spielzeug: Spielzeugauto
etc.
Qualitätskontrolle
1. Leben-Test: ununterbrochen, arbeitend für erforderlichen Zeitabschnitt, dann stoppen Sie, dann wiederholen Sie
2. Geräusch-Test: , setzend in dem Abstand von 1m (oder anderen Anforderungen) zu den Testgeräten, um die Geräusche zu prüfen
3. Wasserdichter Test: , setzend 10mm unter das Wasser, das für 2 Wochen arbeitet und 100m unter dem Wasser, das 12 Stunden lang arbeitet
4. Salzsprühtest: Salznebel kann die Korrosionsbeständigkeit der Produkte prüfen
5. Schlagversuch: zwei Gegenstände, die mit hohen relativen Geschwindigkeiten sich schlagen
6. Speichertest: , speichernd unter normaler Temperatur, damit 1 oder 2 Jahre Stabilität prüfen
7. In Verbindung stehende umweltsmäßigsubstanz
Herstellungsverfahren
Produkt-Nr.: | GM11009-36 | Produkt-Name: | 22mm Geschwindigkeit, die Getriebe verringert (DV24DS/H) | |||||||||||||||||||
Verarbeiten Sie KEIN | Verarbeiten Sie Namen | Ausrüstung | Arbeits-Time/s | Zahl des Arbeiters |
Technik Spezifikation |
|||||||||||||||||
Name | Nein. | Menge | ||||||||||||||||||||
① |
Planetenträger Welle |
Handlocher | J3-0.07 | 1 | 10,0 | 0,5 |
① Welle drücken ein Höhe H: 0~-0.2mm (Zurückstellen auf Planeten Fördermaschine) ② Welle Verdrängungskraft: >5Kg |
|||||||||||||||
Befestigung | T11009-01 | 1 | ||||||||||||||||||||
② |
assemblely das Planetengetriebe auf Fördermaschine |
Handlocher | J01-0.04 | 1 | 18,0 | 1 |
Planetenträger Höhe H: 10.7±0.1mm |
|||||||||||||||
Befestigungsplanetenträger | TPD028028-04 | 1 | ||||||||||||||||||||
③ | Versammlung das Getriebe (1) | Ölenmaschine | TAD-200S | 2 | 35,0 | 2 |
Ölmenge: 0.3-0.4g/time |
|||||||||||||||
Ölleitung | / | 2 | ||||||||||||||||||||
Pinzette | / | 2 | ||||||||||||||||||||
④ |
Versammlung Motor auf Basis |
Elektroschrauber | POL-3200B | 1 | 12,0 | 1 | Schraubenzieherdrehmomentkraft: 3.0-3.5Kg·cm | |||||||||||||||
Motor, der Sitz hält | T012012-03 | 1 | ||||||||||||||||||||
⑤ | Versammlung der Motor und das Getriebe | / | / | 1 | 13,0 | 1 | / | |||||||||||||||
⑥ | gearbox+spring | Ölenmaschine | TAD-200S | 1 | 17,0 | 1 |
Ölmenge: 0. 2-0.3g/time |
|||||||||||||||
Ölleitung | / | 1 | ||||||||||||||||||||
srping Ladenwerkzeugausstattung | T11009-03 | 1 | ||||||||||||||||||||
⑦ |
Versammlung Selbstverschluß cover+ twister+output shaft+cover |
Pinzette | / | 1 | 16,0 | 1 |
Ölmenge: 0.02-0.1g /time |
|||||||||||||||
markieren Sie Stift | / | 1 | ||||||||||||||||||||
8 |
geladenes ungewöhnliches Geräuschtest |
Laststestwerkzeugausstattung | T11009-02 | 1 | 16,0 | 1 | Volt: 12.0VDC geladener Strom: <load: 7Kg |
|||||||||||||||
Blockbaugruppe | PS-305DM | 1 | ||||||||||||||||||||
angezogenes Klipp/Pinzette | / | 1 | ||||||||||||||||||||
9 |
Leistung Test |
Bewegungsumfassende Prüfvorrichtung | TM-MTB | 1 | 15,0 | 1 | ① Spannung: 12.0VDC ② Strom: <80mA ③ Geschwindigkeit: (41±5)) RPM* (100: 1) ④ Geräusche: ≤54dB (5cm) ⑤ selbstsichernde Kraft: >0.7N·M |
|||||||||||||||
angezogenes Klipp | / | |||||||||||||||||||||
⑩ | Laserdruck | Laserdrucker | BJ665006 | 1 | 7,0 | 0,5 | / | |||||||||||||||
stationäre Befestigung | T11009-07 | 1 | ||||||||||||||||||||
11 | installieren Sie das gasket+glue | Zylindernadel | / | 1 | 15,0 | 1 | / | |||||||||||||||
12 |
Auftritt +package |
Packbandzufuhr | / | / | 12,0 | 1 | / | |||||||||||||||
Spezifikations-Einstellung | ||||||||||||||||||||||
Standardertrag von 8 Stunden /PCS | Gesamtzahl des Arbeiters | Standardertrag jeder Person pro Stunde /PCS | Engpass-Verfahren | Engpass-Verfahren Time/S | Eine Klasse | |||||||||||||||||
1524 | 12 | 16 | assemblely das Planetengetriebe auf Fördermaschine | 18 |
2D Zeichnen
dieses Getriebeprogramm ist für bestimmten Kunden entworfen. stellt oben genanntes gekommen vom Internet, nur für Demonstration, kein Geschäftsgebrauch dar. wir können neues Programm für Kunden erforschen und entwickeln.
