Produktdetails:
Zahlung und Versand AGB:
|
Typ: | Mehrstufentrennzeichen | Unterschiedliche Leistungsfähigkeit: | 100% |
---|---|---|---|

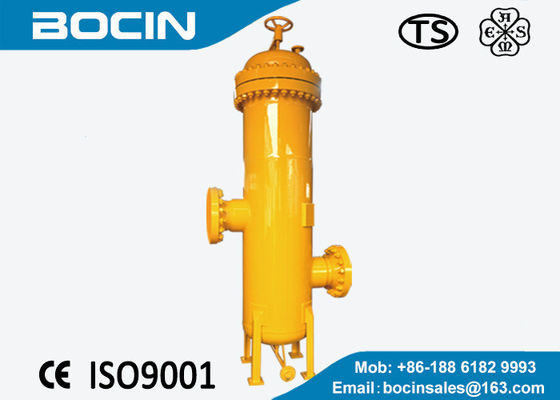

Installation: | Vertikal oder horizontal | Präzision: | 0,3, 1, 3, 5um |
Maximale Strömungsgeschwindigkeit: | 6500000 Nm3/h | Material: | Kohlenstoffstahl, SS316/304 |
Markieren: | Erdgas-Filter-Trennzeichen,Gas-Flüssig-Abscheider |

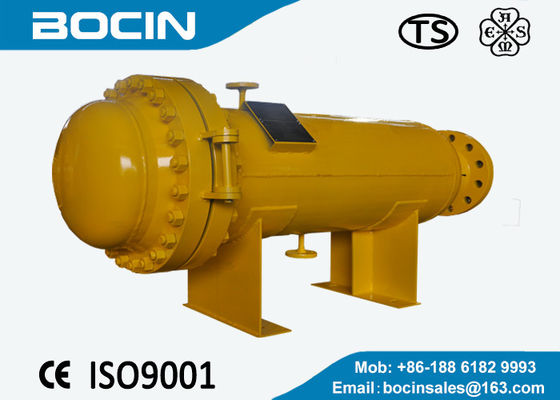

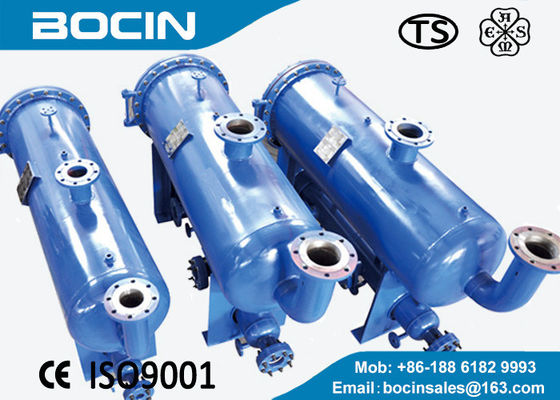

Horizontales Mehrstufentrennzeichen für das Entfernen des kleinen Staubes und der Flüssigkeit von den Gasen
Beschreibung:

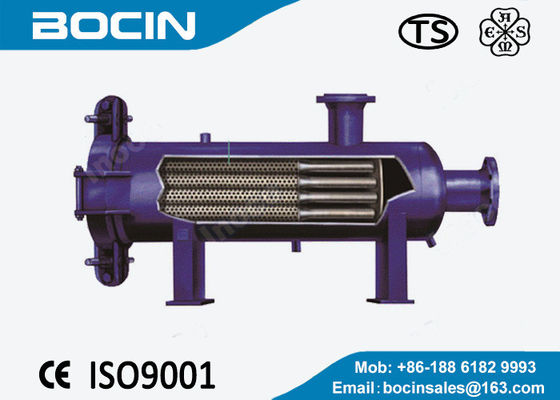

U - TC - YG-Reihenhorizontales Mehrstufentrennzeichen für kombinierte Mehrstufenstruktur. Unter Verwendung der Führungsstange können mehrschichtiger Verschmelzungsfilter, Zyklonenscheider, Siebdruckentschäumungsgerät oder Blattdemister, 100% getrennt werden mehr als 3 bis 5 Mikrometer des Tröpfchens, Trennung von 90% Tropfen 0,5 | 3 Tröpfchen MU m, für festen der Partikel Filter vollständig nach 0,5 MU m/99%.

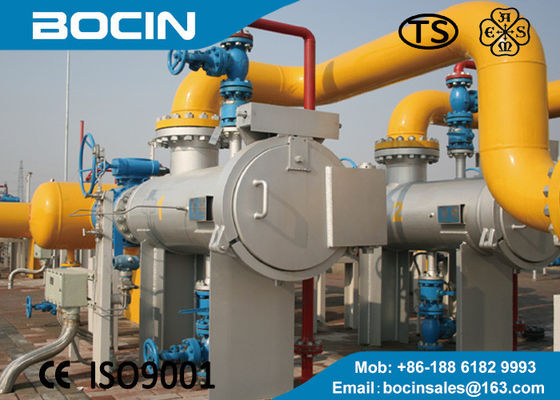

Hauptsächlich verwendet im leistungsfähigen Abbau des Bedarfs von festen und flüssigen Partikelgelegenheiten, unabhängig davon die Teilchengröße kann verwendet werden. Filtertrennzeichen wird besonders zum Entfernen des extrem kleinen Staubes und des Rauches entsprochen. Seine breite Anwendung, einschließlich die Ausnutzung des Kohlenlagermethans variierte Verunreinigungen und Feuchtigkeit, säubern das Schmieröl und Gas ist ein Prozess, zum von Einbeziehungen der Kompressionsstation und der oberen Stadtteilserdgasleitung, von zu entfernen, um Äthanoldehydrierung nach Gas, etc. zu entfernen.
Installationen:
Schnell-Öffnungsvorhänge (Einsatzknopf, Klammer, erhalten einen Ring)
Das Sicherheitsventil
Abflussventil
Import und Export des Kugelventils
Differenzdruckschalter
Differenzdruckgeber
Waagerecht ausgerichtetes Messgerät
Niveauschalter
Technische Parameter:
1. Funktionsdruck: 0,1 | Mpa 40,0
2. Betriebstemperatur: - 40 | + ℃ 300
3. Filtrationstrennungspräzision: 0,3, 1, 3, 5 Mikrometer
4. Filtrationsabscheidegrad: 99,98%
5. Maximale Strömungsgeschwindigkeit: 6500000 nm3/h
6. Entworfene Spezifikation: GB150; ASME
7. Verfügbare Materialien: Kohlenstoffstahl, SS316/304…
8. Oberflächenbehandlung: Strahlen, polierend, Farbe
Modell | Einlass/Ausgang (DN) | Maximale Strömungsgeschwindigkeit (m3/h) | A (Millimeter) | B (Millimeter) | C (Millimeter) | D (Millimeter) | L1 | L2 |
(Millimeter) | (Millimeter) | |||||||
TC-W-6-1 | 50 | 4400 | 1080 | 150 | 1681 | 150 | 285 | 730 |
TC-W-8-1 | 80 | 4400 | 1095 | 165 | 1746 | 200 | 310 | 760 |
TC-W-10-1 | 100 | 4400 | 1105 | 185 | 1816 | 250 | 335 | 787 |
TC-W-12-2 | 150 | 8800 | 1130 | 200 | 1941 | 300 | 360 | 813 |
TC-W-14-4 | 150 | 17600 | 1130 | 200 | 1979 | 350 | 385 | 839 |
TC-W-16-6 | 150 | 22000 | 1155 | 238 | 2133 | 400 | 410 | 856 |
TC-W-18-8 | 200 | 30625 | 1155 | 238 | 2163 | 450 | 435 | 881 |
TC-W-20-8 | 250 | 35000 | 1180 | 250 | 2340 | 500 | 460 | 906 |
TC-W-22-9 | 250 | 39375 | 1180 | 250 | 2365 | 550 | 485 | 931 |
TC-W-24-12 | 250 | 54000 | 1180 | 250 | 2383 | 600 | 510 | 956 |
TC-W-26-12 | 250 | 54000 | 1180 | 250 | 2408 | 650 | 510 | 981 |
